В 2020 г. компания «МК ИМКО» приступила к проектированию и установки автоматизированной системы контроля радиационной обстановки.

СКРО - Автоматизированная система радиационного контроля

АСКРО предназначена для непрерывного автоматизированного контроля радиационной и метеорологической обстановки в районе промышленных площадок, санитарно защитной зоне и зоне наблюдения при нормальной эксплуатации (для подтверждения его радиационной безопасности) или аварийной эксплуатации радиационно-опасного объекта с целью информационной поддержки мероприятий по обеспечению безопасности персонала и населения в контролируемом районе.
Назначение и описание применения


АСКРО применяется для выполнения следующих видов мониторинга:

  • контроль действующих и потенциальных источников радиоактивного загрязнения атмосферного воздуха (источников выбросов);

  • контроль могильников для захоронения жидких и твердых радиоактивных отходов;

  • контроль самопроизвольной цепной реакции деления (для объектов хранения отработавшего топлива);

  • контроль радиоактивного загрязнения объектов окружающей среды;

  • контроль уровней облучения персонала и населения.

  • При обнаружении превышения пределов нормальной радиационной обстановки в контролируемых зонах АСКРО используется для:

  • подготовки информации, необходимой для оценки масштаба аварии;

  • ввода в действие плана противоаварийных мероприятий;

  • выработки рекомендаций по осуществлению защитных мероприятий для персонала и населения в случае радиационной аварии;

  • ведения работ по ликвидации последствий аварии;

  • осуществление расчетов по прогнозированию последствий аварии;

  • представление информации о радиационной обстановке и прогнозных расчетов в государственные и ведомственные органы надзора за радиационной безопасностью.


АСКРО обеспечивает:

  • непрерывный контроль радиационной и метеорологической обстановки;

  • представление данных о радиационной обстановке в реальном времени на мониторах пультов контроля радиационной обстановки в виде таблиц, графиков, гистограмм и видеокадров планов местности;

  • формирование и рассылку датированных текстовых сообщений в реальном времени;

  • переключение (автоматическое и ручное) режимов эксплуатации АСКРО ("аварийный режим эксплуатации объекта" и "нормальный режим эксплуатации объекта") и индикацию текущего режима эксплуатации АСКРО;

  • удаленную диагностику работоспособности измерительных каналов АСКРО;

  • хранение данных о состоянии контролируемых параметров и событий в архиве;

  • предоставление доступа к архивной информации через локальную сеть посредством веб-сервера;

  • прогнозирование радиационной обстановки в районе промышленных площадок, санитарно защитной зоне и зоне наблюдения радиационно-опасного объекта;

  • формирование отчетов на основе архивной информации и их печать.


Технические характеристики:

АСКРО строится как двухуровневая территориально распределенная информационно-измерительная система.
Нижний уровень системы предназначен для непрерывного измерения параметров, характеризующих радиационную обстановку, и передачи информации о состоянии радиационной обстановки на верхний уровень системы по каналам передачи информации.

В состав нижнего уровня АСКРО могут входить:

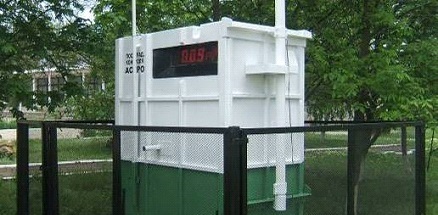

  • посты радиационного контроля (УАС-201Е);

  • устройства детектирования (УДМГ-216Е4, УДЖГ-222Е и др.);

  • посты контроля метеопараметров.

  • Верхний уровень системы предназначен для приема, обработки, хранения и отображения принятой от нижнего уровня системы информации о состоянии радиационной обстановки, а также для предоставления к ней доступа персоналу, эксплуатирующему АСКРО, и контролирующим организациям. Верхний уровень АСКРО выполнен на базе промышленных компьютеров (пультов, серверов и др.). Дополнительные рабочие места могут выполняться на базе персональных компьютеров в офисном исполнении.


Для передачи информации между нижним и верхним уровнем АСКРО используются каналы передачи информации следующих типов (по желанию Заказчика):

  • радиоканал с выделенной частотой для работы на больших расстояниях (требуется разрешение Россвязьнадзора);

  • радиоканал частотного диапазона свободного использования (433 МГц) для работы на малых расстояниях (не требует получения разрешений Россвязьнадзора);

  • GSM канал связи;

  • коммутируемый канал связи телефонной сети общего пользования;

  • выделенная телефонная линия;

  • последовательный канал связи с интерфейсом RS-485.

  • Информация о состоянии радиационной обстановки выдается пользователям, авторизованным в информационной системе АСКРО, посредством локальной вычислительной сети АСКРО по протоколу ТСР\/IР. При этом возможны два варианта предоставления информации:

  • предоставление информации о радиационной обстановке в реальном времени. Данный вариант предназначен для установки на специально выделенных компьютерах для непрерывного наблюдения параметров, контролируемых АСКРО (у операторов или диспетчеров объектов).

  • Прикладное программное обеспечение пультов контроля радиационной обстановки выполняет функции отображения поступающей информации и разделено на унифицированную программу отображения, реализующую графический интерфейс, и массив рабочих данных, содержащий сведения об условиях конкретного применения;

  • предоставление информации по запросу пользователя в виде HTML-страниц.


Операционная система Linux (системное программное обеспечение сервера) позволяет обеспечить предоставление информации заинтересованным лицам и организациям посредством Web-интерфейса, электронной почты, SMS-сообщений, FTP-сервиса и т. п. Данный вариант предназначен для пользователей, которым требуется информация о параметрах, контролируемых АСКРО, только в определенные моменты времени.


Система АСКРО имеет следующие характеристики:

  • мощность эквивалента амбиентной дозы гамма-излучения, Зв/ч: от 1,0•10-7 до 1,0•102

  • мощность поглощенной в воздухе дозы фотонного излучения

  • (если в АСКРО применяется УДМС-20Р или УДМС-220Е), Гр/ч: от 5,0•10-3 до 1,0•105

  • объемная активность жидкости, Бк/м3: от 2,5•103 до 3,7•106

  • температура воздуха, 0С: от -60 до +50

  • влажность воздуха, % от 5 до 98

  • направление ветра в горизонтальном направлении, град. от 0 до 360

  • скорость ветра в горизонтальном направлении, м/с от 0,5 до 50

  • скорость ветра в вертикальном направлении, м/с от 0,2 до 10

  • атмосферное давление, Па от 800 до 1080

  • количество осадков, мм от 0,1 до 2000

  • Количество постов контроля радиационных параметров: не ограничено

  • Количество устройств детектирования радиационных параметров: не ограничено

  • Количество постов контроля метеопараметров: не ограничено

  • Диапазоны измерения контролируемых радиационных параметров:

  • Диапазоны измерения контролируемых метеорологических параметров:

  • Назначенный срок службы системы, лет: 40

  • Назначенный срок службы ТС, лет: 12
